Acoplamento Rápido Hidráulico Tipo Fechado LSQ-ISOA com Sistema de Travamento por Esferas e Cromagem Padrão ISO 7241-A

Detalhes do produto

Termos de pagamento e envio

Quantidade de ordem mínima: 1

Preço: 2

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Acoplamento Rápido Hidráulico com Sistema de Travamento por Esferas, Acoplamento Rápido Hidráulico Padrão ISO 7241-A, Acoplador Hidráulico de Desconexão Rápida com Cromagem


Modelo No.:	LSQ-ISOA	Conexão mecânica:	Sistema de travamento de bola
Pressões de trabalho:	2000-5000 psi	Tamanho do corpo:	1/4, 3/8, 1/2, 3/4, 1
Pressão nominal:	5000, 4000, 4000, 3000, 3000 psi	Fluxo nominal:	3, 6, 12, 28, 50 gpm
Faixa de temperatura:	-20ºC a +120ºC	Material de vedação:	Nbr
Diâmetro do soquete:	Φ26, φ31.5, φ38.5, φ48, φ56	Tamanho hexadecimal:	19, 22, 27, 34, 41
Tipo de thread:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1	Comprimento:	74.2, 78,5, 88,2, 110,4, 132.9
Diâmetro da tomada:	11.8, 17,3, 20,5, 29, 34.3	Comprimento da tomada:	38,5, 39, 44, 55, 66
Capacidade de produção:	10000 conjuntos/mês

Modelo No.:	LSQ-ISOA
Conexão mecânica:	Sistema de travamento de bola
Pressões de trabalho:	2000-5000 psi
Tamanho do corpo:	1/4, 3/8, 1/2, 3/4, 1
Pressão nominal:	5000, 4000, 4000, 3000, 3000 psi
Fluxo nominal:	3, 6, 12, 28, 50 gpm
Faixa de temperatura:	-20ºC a +120ºC
Material de vedação:	Nbr
Diâmetro do soquete:	Φ26, φ31.5, φ38.5, φ48, φ56
Tamanho hexadecimal:	19, 22, 27, 34, 41
Tipo de thread:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Comprimento:	74.2, 78,5, 88,2, 110,4, 132.9
Diâmetro da tomada:	11.8, 17,3, 20,5, 29, 34.3
Comprimento da tomada:	38,5, 39, 44, 55, 66
Capacidade de produção:	10000 conjuntos/mês

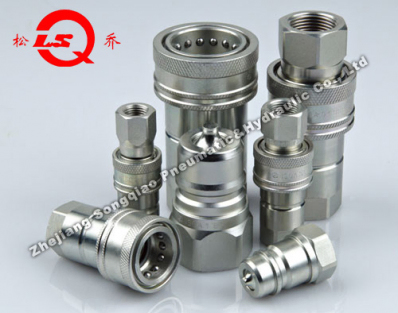

Acoplamento Rápido Hidráulico Tipo Fechado LSQ-ISOA com Sistema de Travamento por Esferas e Cromagem Padrão ISO 7241-A

LSQ-ISOA Conexão rápida hidráulica de tipo fechado (AÇO) (NUEVO)

Aplicações

A série LSQ-ISOA traz um design comprovado para aplicações hidráulicas exigentes, incluindo equipamentos de construção, equipamentos florestais, máquinas agrícolas, ferramentas de petróleo, equipamentos de petróleo,Máquinas e aparelhos de siderurgia, e mais.

Especificações

Tamanho do corpo (em)	Quatro por cento	3/8	1/2	3/4	1
Pressão nominal (PSI)	5000	4000	4000	3000	3000
Fluxo nominal (GPM)	3	6	12	28	50
Intervalo de temperatura (selo de segurança)	-20oC a +120oC
Material de vedação padrão	NBR

Características da série LSQ-ISOA

Novo projeto de válvula resistente a danos causados por impulsos de fluxo e pressão elevados
As válvulas de fantoche impedem fugas desacopladas
As válvulas de poppet abrem-se automaticamente quando acopladas dentro da pressão nominal de funcionamento
As partes críticas são endurecidas para durabilidade
Mecanismo de bloqueio de bola confiável mantém as metades de acasalamento juntas
Máquinas e aparelhos para a produção de partículas
Novo tratamento de cromagem proporciona um desempenho anti-ferrugem avançado
Conforme a norma ISO 7241-A

Compatível com a série PARKER 6600, a série FASTER ANV, a série AEROQUIP 5600 e a série HANSEN HA 15000

Especificações técnicas

Dimensões do soquete

ISO	Partenho.	LS	Φ D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	Φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	Φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	Φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	Φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	Φ 58	41	20.5	G1 NPT1

Dimensões do plugue

ISO	Partenho.	LP	d	C	HEX2	A	T
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	G1 NPT1

Dimensões da montagem

ISO	Partenho.	L	¢ D	HEX1	HEX2	T
6.3	LSQ-ISOA-02	74.2	Φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	Φ31.5	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	Φ38.5	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	Φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	Φ56	41	41	G1 NPT1
