Detalhes do produto
Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: LSQ-S2
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negociável
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes.
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes.
Habilidade da fonte: 50,000pcs/day, concordando a capacidade da oficina do conjunto
Padrão: |
Série “B” do ISO 7241-1, válvula de rosca de torno |
WP: |
Pressões de funcionamento a 5.000 libras por polegada quadrada (barra 345) |
Material: |
Carbon Steel |
Tamanho: |
1/8' - 1' |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |
Padrão: |
Série “B” do ISO 7241-1, válvula de rosca de torno |
WP: |
Pressões de funcionamento a 5.000 libras por polegada quadrada (barra 345) |
Material: |
Carbon Steel |
Tamanho: |
1/8' - 1' |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |
LSQ-S2, acoplamentos rápidos hidráulicos de ISO7241-B, uso geral, Parker 60Series
Descripton:

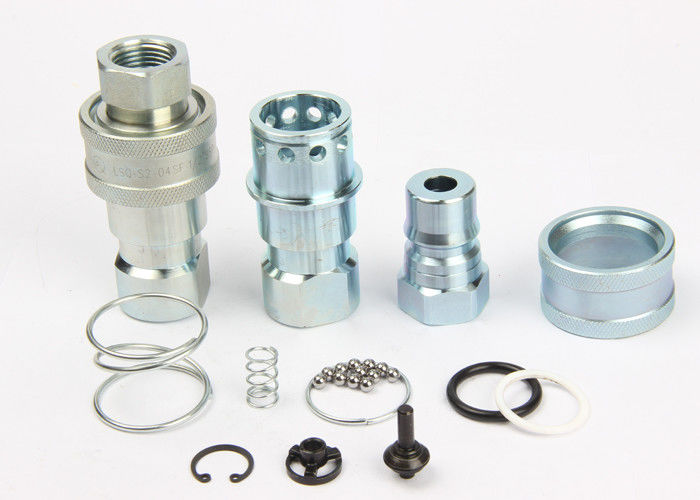

Tipo acoplamento rápido hidráulico do fim LSQ-S2 (aço)
Aplicações:
• Linhas hidráulicas industriais
• Processamento do alimento e do produto químico
• Linhas da água e do líquido refrigerante
• Equipamento móvel
• maio seja usado com alguns gás
Especificações
| Tamanho de corpo (dentro) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressão avaliado (libras por polegada quadrada) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Fluxo avaliado (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Variação da temperatura | -20℃ a +120℃ | |||||
| Material do selo | NBR | |||||
Característica dos acoplamentos da série LSQ-S2:
válvulas 1.Poppet disponíveis para impedir o escapamento desacoplado.
as válvulas 2.Poppet abrem automaticamente quando acopladas, dentro da pressão de trabalho avaliado, manter expeditely o fluxo.
as peças 3.Critical são endurecidas para a durabilidade.
o mecanismo 4.Dependable detravamento mantém as metades de acoplamento unidas.
5.Socket e a tomada são precisão feitos à máquina do estoque contínuo da barra.
A série 6.LSQ-S2 conforma-se ao padrão de ISO 7241-B.
7.Compatible com PARKER 60 séries, série MAIS RÁPIDA de HNV, série de AEROQUIP FD45 e série de HANSEN HK.
Desempenho: Líquido do teste: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Série LSQ-S2 (1/4", 3/8", 1/2”, 3/4", 1")
Soquete
| ISO | NÚMERO DA PEÇA. | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Tomada
| ISO | NÚMERO DA PEÇA. | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22,8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1” NPT1” |
Acoplado
| ISO | NÚMERO DA PEÇA. | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
