Detalhes do produto
Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: LSQ-TM
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negociável
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes
Habilidade da fonte: 50.000 PCes/dia, concordando a capacidade da oficina do conjunto
Padrão: |
Compatível com série do TH de TEMA |
WP: |
Pressão de funcionamento a 3000psi (barra 207) |
Material: |
Aço carbono |
Tamanho: |
1/2"-1" |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |
Padrão: |
Compatível com série do TH de TEMA |
WP: |
Pressão de funcionamento a 3000psi (barra 207) |
Material: |
Aço carbono |
Tamanho: |
1/2"-1" |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |

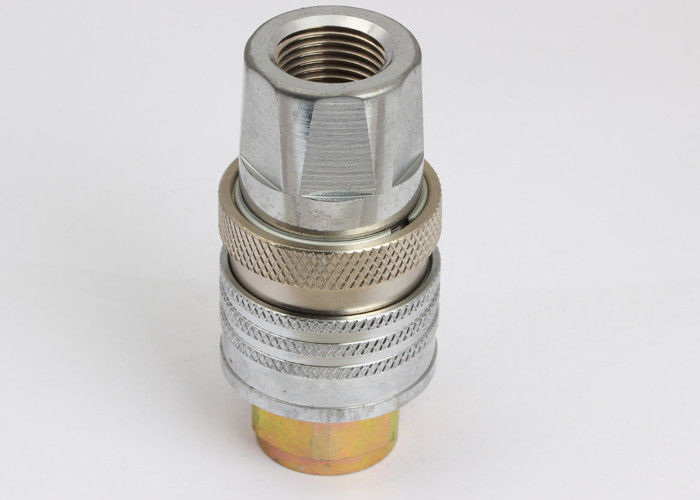

LSQ-TM, tipo do TH de TEMA, acoplamentos rápidos hidráulicos no aço carbono, Chrome três
Descripton:
Tipo acoplamento rápido hidráulico do fim de LSQ-TM (aço)
Aplicações: A série de LSQ-TM traz à indústria um projeto provado para o uso no equipamento de construção, no equipamento da silvicultura, na maquinaria agrícola, nas ferramentas do óleo, na maquinaria da fresa de aço, e em outras aplicações hidráulicas de exigência.
Especificações:
| Tamanho de corpo (dentro) | 1/2 | 3/4 | 1 |
| Pressão avaliado (libras por polegada quadrada) | 3000 | 3000 | 3000 |
| Fluxo avaliado (GPM) | 12 | 28 | 50 |
| Variação da temperatura (selos do STD) | -20℃ a +120℃ | ||
| Selo padrão | NBR | ||
Característica dos acoplamentos da série de LSQ-TM:
1. válvulas de rosca de torno disponíveis para impedir o escapamento desacoplado.
2. as válvulas de rosca de torno abrem automaticamente quando acopladas, dentro da pressão de trabalho avaliado, manter expeditely o fluxo.
3. as peças críticas são endurecidas para a durabilidade.
4. o mecanismo detravamento seguro mantém as metades de acoplamento unidas.
5. golpeado e a tomada é precisão feito à máquina do estoque contínuo da barra.
6. compatível com série de TEMA TH5000.
Como SE USAR:
1. Antes de conectar limpe as peças de acoplamento dos acoplamentos para evitar a contaminação no circuito.
2. Para acoplar-se para puxar a luva do acoplamento fêmea, alinhe a fêmea com o acoplamento masculino
e introduzir um no outro até ambas as metades inteiramente é conectado e libera a luva.
3. Para desacoplar para puxar a luva do acoplamento fêmea, retire a metade de acoplamento.
Desempenho: Líquido do teste: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
Série de TPL (1/2”)
| NÚMERO DA PEÇA. | T | ¢D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1/2 | 40 | S30 | S27 | 83,4 | 66,7 | 41,5 |
| LSQ-TM-06 | G3/4 | 52 | S38.3 | S36 | 94,5 | 76,4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113,8 | 92,4 |
56,5 |
