Detalhes do produto
Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: LSQ-S4
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negociável
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes.
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes.
Habilidade da fonte: 50,000pcs/day, concordando a capacidade da oficina do conjunto
Padrão: |
ISO 5675 séries, válvula de bola |
WP: |
Pressões de funcionamento a 5.000 libras por polegada quadrada (barra 345) |
Material: |
Aço carbono |
Tamanho: |
1/4' - 1' |
Fios: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |
Padrão: |
ISO 5675 séries, válvula de bola |
WP: |
Pressões de funcionamento a 5.000 libras por polegada quadrada (barra 345) |
Material: |
Aço carbono |
Tamanho: |
1/4' - 1' |
Fios: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |

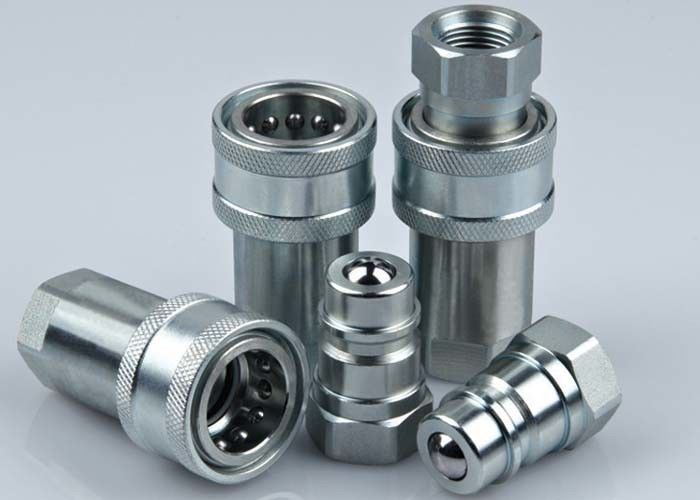

LSQ-S4, ISO5675, acoplamentos hidráulicos de tipo válvula de esferas em aço carbono, cromo três
Descrição:
Válvulas de esferas LSQ-S4 Tipo de acoplamento rápido hidráulico (aço)
Aplicações: A série LSQ-S4 traz para a indústria um projeto comprovado para uso em equipamentos de construção, equipamentos florestais, máquinas agrícolas, ferramentas de petróleo, máquinas de siderurgia,e outras aplicações hidráulicas exigentes.
Especificações:
| Tamanho do corpo | Quatro por cento | 3/8 | 1/2 | 3/4 | 1 |
| Pressão nominal (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Fluxo nominal (GPM) | 3 | 6 | 12 | 28 | 50 |
| Intervalo de temperatura (selas) | -20°C a +120°C | ||||
| Material de vedação padrão | NBR | ||||
LSQ-S4 Características:
1. Valvas de poppet disponíveis para evitar fugas desacopladas.
2. válvulas de esferas disponíveis para uma fiabilidade robusta em aplicações hidráulicas de trabalho pesado dentro da pressão de trabalho nominal.
3As bolas de liga de cromo são usadas para a válvula, que é carregada no assento da válvula pelas molas.
4A válvula fornece uma vedação de metal a metal entre a bola e o assento.
5As partes críticas são endurecidas para durabilidade.
6Um mecanismo de bloqueio de bola confiável mantém as metades de acasalamento juntas.
7A tomada e a tomada são obtidas por mecanização de precisão a partir de uma barra sólida.
8. A série LSQ-S4 está em conformidade com a norma ISO5675.
9Compatível com a série PARKER 4000 e com a série FASTER NV/NS.
Performance: Fluido de ensaio: Óleo-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa.
Série LSQ-S4 (1/4",3/8",1/2",3/4",1")
Soquete
| ISO | Partenho. | LS | ¢ D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| Nota: Intercâmbio LSQ-S4-06SF FASTER, Intercâmbio LSQ-S4-06SF(E) Parker | ||||||
Plug
| ISO | Partenho. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF ((E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Nota: Intercâmbio LSQ-S4-06SF FASTER, Intercâmbio LSQ-S4-06SF(E) Parker | |||||||
Instalação de engate
| ISO | Partenho. | L | ¢ D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 ((E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| Nota: Intercâmbio LSQ-S4-06SF FASTER, Intercâmbio LSQ-S4-06SF(E) Parker | ||||||
