Detalhes do produto:
Condições de Pagamento e Envio:
|
| Padrão: | Série “B” do ISO 7241-1, válvula de rosca de torno | WP: | Pressões de funcionamento a 1.000 libras por polegada quadrada (barra 69) |
|---|---|---|---|
| Material: | Bronze | Size: | 1/8' - 2' |
| Linha: | BSPP, BSPT, NPT, NPTF, SAE | Conexão: | Travando bolas |
| Realçar: | Acoplador rápido hidráulico resistente da abrasão,Travando as bolas conectam rapidamente os encaixes hidráulicos LSQ-S7,Rápido conecte os encaixes hidráulicos |
||

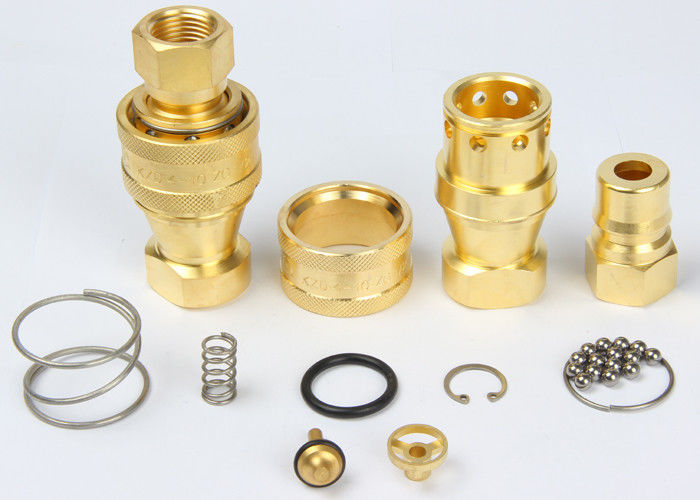

KZD, acoplamentos rápidos hidráulicos de ISO7241-B na linha fêmea, bronze
Descripton:
Acoplamento rápido pneumático e hidráulico do elevado desempenho da Meio-pressão de KZD (bronze)
Aplicações: KZD que acopla uma série rápida dos acoplamentos da válvula de rosca de torno permutável com ISO 7241-1 “B” do standard internacional, fabricado no bronze. A série de “KZD” oferece a resistência corrosiva para as aplicações compatíveis com bronze em aplicações industriais.
Especificações
| Tamanho de corpo (dentro) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Pressão avaliado (libras por polegada quadrada) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Fluxo avaliado (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Variação da temperatura (selos do STD) | -20℃ a +120℃ | ||||||||
| Material padrão do selo | NBR | ||||||||
Característica dos acoplamentos da série de KZD:
1. Válvulas de rosca de torno disponíveis para impedir o escapamento desacoplado.
2. As válvulas de rosca de torno abrem automatially quando acopladas dentro da pressão de trabalho avaliado, manter expeditely o fluxo.
3. O mecanismo detravamento seguro mantém as metades de acoplamento unidas.
4. O soquete e a tomada são precisão feitos à máquina do estoque contínuo da barra.
5. A série de KZD conforma-se ao ISO7241-B padrão.
6. Compatível com PARKER 60 séries, série MAIS RÁPIDA de HNV, série de AEROQUIP FD45 e série de HANSEN HK.
Desempenho: Líquido do teste: Oil-150SUS.
KZD (1/8", 1/4", 3/8", 1/2”) KZD (3/4", 1", 11/4”, 11/2”, 2")
Soquete
| ISO | NÚMERO DA PEÇA. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B | ||||||
Tomada
| ISO | NÚMERO DA PEÇA. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B | |||||||
Acoplado
| ISO | NÚMERO DA PEÇA. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B | ||||||
