Detalhes do produto
Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: LSQ-CVV
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negociável
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes.
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes.
Habilidade da fonte: 50,000pcs/day, concordando a capacidade da oficina do conjunto
Padrão: |
Compatível com CVV série MAIS RÁPIDA, linha travada |
WP: |
Pressões de funcionamento a 5.000 libras por polegada quadrada (barra 345) |
Materiais: |
Aço carbono |
Tamanho: |
1/4' - 1' |
Fios: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Fechamento da linha |
Padrão: |
Compatível com CVV série MAIS RÁPIDA, linha travada |
WP: |
Pressões de funcionamento a 5.000 libras por polegada quadrada (barra 345) |
Materiais: |
Aço carbono |
Tamanho: |
1/4' - 1' |
Fios: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Fechamento da linha |

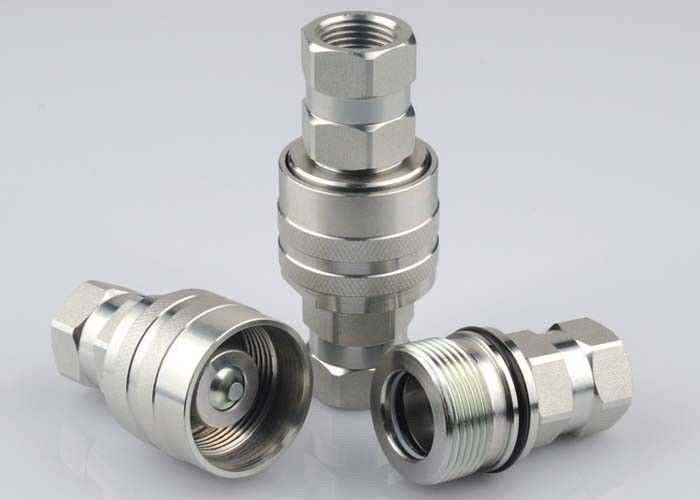

Tipo de ligação roscada LSQ-CVV, intercâmbio CVV mais rápido, acoplamentos hidráulicos em aço carbono, cromo três
Descrição:
Tamanho do corpo | Quatro por cento | 3/8 | 1/2 | 3/4 | 1 |
Pressão nominal (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Fluxo nominal (GPM) | 3 | 6 | 12 | 28 | 50 |
Intervalo de temperatura (selo de segurança) | -20°C a +120°C | ||||
Material de vedação padrão | NBR | ||||
PARTE NÃO. | LS | D | HEX1 | HEX3 | A | T |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 | G1 NPT1 |
Partenho. | LP | d | HEX2 | A | T |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94.5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
Partenho. | L | D | HEX1 | HEX2 | HEX3 | T |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
