Acopladores rápidos hidráulicos de limpeza fáceis da cara nivelada, Parker Flat Face Couplers durável

LSQ-HDB, ISO16028, tipo nivelado acoplamentos hidráulicos da cara no aço carbono, conectam sob a pressão, zincam folheado a níquel

Descripton:

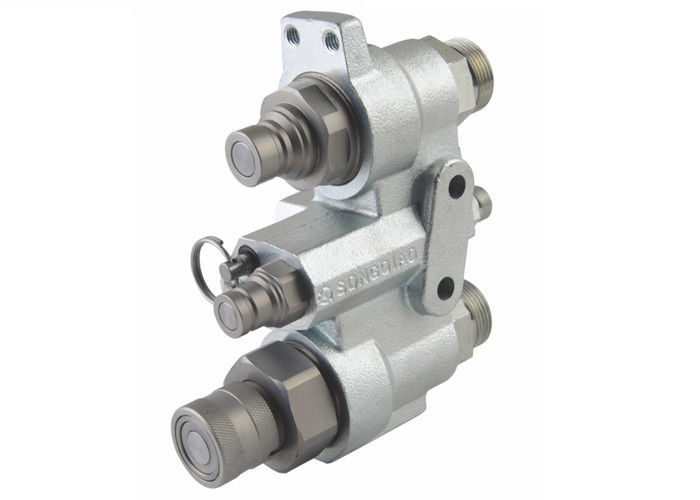

A série modular da válvula de LSQ-HDB é a inovação a mais atrasada de Songqiao projetada cumprir as exigências do mercado móvel do equipamento. Projetado com o feedback do mercado e com a colaboração principal do OEM, tem um sistema residual do relevo de pressão que permita que um operador conecte e desligue as duas linhas do circuito com pressão residual, no homem e na fêmea. A série modular da válvula de LSQ-HDB é equipada com os acoplamentos lisos permutáveis da cara do ISO 16028, tem um projeto modular para opções portuárias múltiplas, e permite-o uma vasta gama de tamanhos do acoplador: 1/2 (04), 3/4(08)

Aplicações

Derrapa o boi, máquina escavadora, equipamento de construção móvel

COMO SE USAR

Antes que para acoplar-se para limpar a superfície plana do acoplamento do acoplamento rápido para evitar a inclusão de sujo no circuito.

Drene a pressão residual que retira o botão e drene até a pressão residual do acoplamento superior, drenar para baixo a pressão residual de um mais baixo acoplamento.

AVISO

Não alivie a pressão:

--Quando o acessório não estiver na posição de resto

--Durante o funcionamento do acessório (devido ao perigo de movimento inesperado do acessório)

Não use o acoplamento fêmea desligado com frequência alta da pressão do impulso.

Par-não desacople com fluxo e/ou pressão da bomba no circuito. Dis/conexão permitida somente com a pressão residual.

Par-não desacople quando a temperatura para dentro do circuito é mais alta de 80 (176).

Quando os acoplamentos são desligados, sugere-se para usar os tampões de proteção.

É importante limitar a contaminação no circuito para evitar comprometer a função das válvulas internas.

Conecte--Desligue a pressão residual máxima: 3625 (LIBRA POR POLEGADA QUADRADA).

BENEFÍCIOS

O sistema fácil de usar do relevo permite a conexão e a desconexão fáceis com pressão residual.

Drena a pressão residual antes da conexão e da desconexão, permitindo que a conexão sem pressão e sem esforço na condição da segurança, a fim reduzir o risco de ferimento.

A cara lisa é fácil de limpar, ajudando a reduzir a inclusão da contaminação ao circuito hidráulico.

Perda fluida mínima durante a conexão/desconexão, reduzindo a perda fluida ao ambiente.

Inclusão mínima do ar durante a conexão/desconexão, aumentando a função correta do circuito.

O projeto da válvula do acoplamento interno patenteado cria a gota de pressão mínima, mantendo a eficiência de circuito no sistema

Boa resistência em pressões do impulso.

Projeto magro e flexível compacto (reserva usar o tamanho diferente dos acoplamentos).

Seguro e simples a nós

CARACTERÍSTICAS E OPÇÕES TÉCNICAS

Permutabilidade: equipado com o ISO 16028

acoplamentos disponíveis na configuração diferente e em dimensões diferentes

Tipo dos acoplamentos: Cara lisa

Conexão mecânica: Travando bolas

Sistema da conexão: Empurre para conectar

Sistema da desconexão: Puxando a luva do acoplamento fêmea

Conexão com a pressão residual: Após ter drenado a pressão com a alavanca

Desconexão com pressão residual: Após ter drenado a pressão com a alavanca

Selos: padrão em NBR (nitrilo)

anéis da Anti-extrusão: PTFE
