Detalhes do produto
Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: KZF
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negociável
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes.
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes.
Habilidade da fonte: 50,000pcs/day, concordando a capacidade da oficina do conjunto
Padrão: |
Série “B” do ISO 7241-1, válvula de rosca de torno |
WP: |
Pressões de funcionamento a 1.000 libras por polegada quadrada (barra 69) |
Material: |
De aço inoxidável |
Tamanho: |
1/8' - 2' |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |
Padrão: |
Série “B” do ISO 7241-1, válvula de rosca de torno |
WP: |
Pressões de funcionamento a 1.000 libras por polegada quadrada (barra 69) |
Material: |
De aço inoxidável |
Tamanho: |
1/8' - 2' |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |

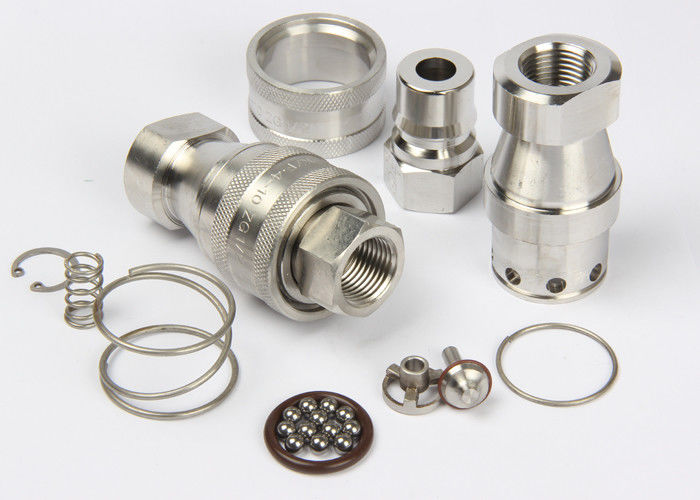

Acoplamentos Hidráulicos de Conexão Rápida KZF, ISO7241-B em Rosca Fêmea, Aço Inoxidável SS304
Descrição:
Acoplamento rápido hidráulico tipo fechado KZF (aço inoxidável 304)
Os acoplamentos KZF são usados em todo o espectro de aplicações hidráulicas.Esses acoplamentos de fechamento duplo podem ser encontrados em qualquer lugar onde as linhas de transferência de fluido precisem ser conectadas e desconectadas para operação ou manutenção do equipamento, e uma perda de fluido é indesejável.Usado principalmente com fluido hidráulico.Os acoplamentos KZF também são usados com produtos químicos, água, vapor e alguns gases.
Especificações
| Tamanho do corpo (em) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Pressão Nominal (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Fluxo nominal (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Faixa de temperatura (vedações padrão) | -20℃ a +120℃ | ||||||||
| Material de vedação padrão | VITON | ||||||||
Os acoplamentos da série KZF apresentam:
1, conexão positiva e rápida assegurada pelo sistema de bloqueio de esferas de encaixe.Quando conectadas, as metades macho e fêmea podem girar, mesmo sob pressão, evitando assim qualquer tensão de torção nas mangueiras flexíveis.
2, projetado para suportar picos e pulsos de alta pressão.
3, válvulas de gatilho têm molas balanceadas e passagens de fluxo de óleo calibradas para minimizar a queda de pressão.
4, as vedações da válvula de poppet têm bordas protetoras à prova de choque.
5. A série KZF está em conformidade com a norma ISO 7241-B
6. Compatível com PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series e HANSEN HK Series.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
soquete
| ISO | NÚMERO DA PARTE | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Obs: Somente tamanho 01 a 08 atendem a norma ISO 7241-B | ||||||
Plugue
| ISO | NÚMERO DA PARTE | LP | d | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22,5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Obs: Somente tamanho 01 a 08 atendem a norma ISO 7241-B | |||||||
Encaixe de Acoplamento
| ISO | NÚMERO DA PARTE | eu | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZF-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Obs: Somente tamanho 01 a 08 atendem a norma ISO 7241-B | ||||||
