Detalhes do produto
Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: KZD
Termos de pagamento e envio
Quantidade de ordem mínima: Negociável
Preço: negociável
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes.
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes.
Habilidade da fonte: 50,000pcs/day, concordando a capacidade da oficina do conjunto
Padrão: |
Série “B” do ISO 7241-1, válvula de rosca de torno |
WP: |
Pressões de funcionamento a 1.000 libras por polegada quadrada (barra 69) |
Material: |
Bronze |
Tamanho: |
1/8' - 2' |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |
Padrão: |
Série “B” do ISO 7241-1, válvula de rosca de torno |
WP: |
Pressões de funcionamento a 1.000 libras por polegada quadrada (barra 69) |
Material: |
Bronze |
Tamanho: |
1/8' - 2' |
Linha: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexão: |
Travando bolas |

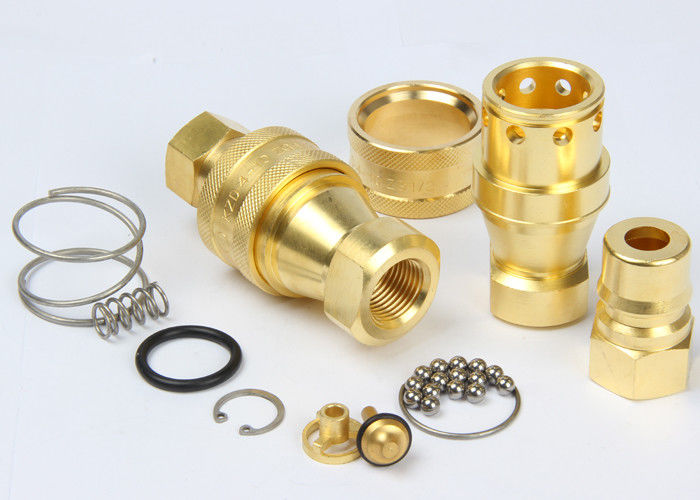

KZD, acoplamentos hidráulicos da liberação rápida de ISO7241-B na linha fêmea, bronze
Descripton:
Acoplamento rápido pneumático e hidráulico do elevado desempenho da Meio-pressão de KZD (bronze)
Aplicações: Os acoplamentos de KZD, são usados através do espectro de aplicações hidráulicas. Estes acoplamentos cortados dobro podem ser encontrados em qualquer lugar que as linhas de transferência fluidas precisam de ser conectadas e desligado para o funcionamento ou a manutenção do equipamento, e uma perda de líquido é indesejável. Usado primeiramente com líquido hidráulico. Os acoplamentos de KZD são usados igualmente com produtos químicos, água, vapor, e alguns gás.
Especificações
| Tamanho de corpo (dentro) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Pressão avaliado (libras por polegada quadrada) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Fluxo avaliado (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Variação da temperatura (selos do STD) | -20℃ a +120℃ | ||||||||
| Material padrão do selo | NBR | ||||||||
Característica dos acoplamentos da série de KZD:
A série 1.KZD conforma-se ao ISO7241-B padrão.
2.Compatible com PARKER 60 séries, série MAIS RÁPIDA de HNV, série de AEROQUIP FD45 e série de HANSEN HK.
Desempenho: Líquido do teste: Oil-150SUS.
KZD (1/8", 1/4", 3/8", 1/2”) KZD (3/4", 1", 11/4”, 11/2”, 2")
Soquete
| ISO | NÚMERO DA PEÇA. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B | ||||||
Tomada
| ISO | NÚMERO DA PEÇA. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B | |||||||
Acoplado
| ISO | NÚMERO DA PEÇA. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B | ||||||
