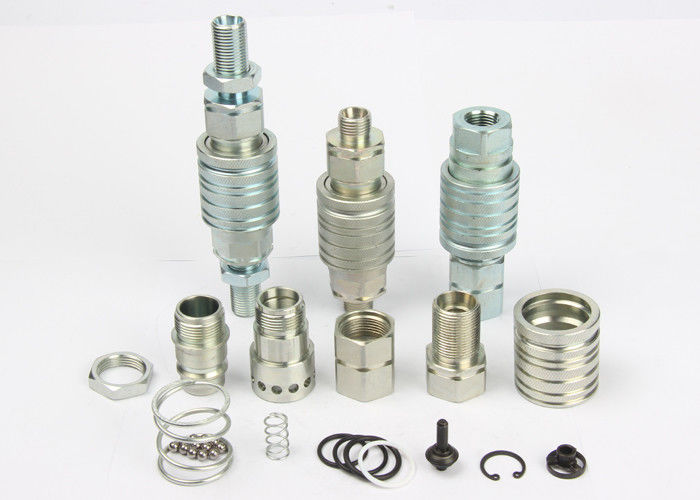

Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta

ISO5675 Hydraulic Quick Connect Couplings , Pull And Push Type Hydraulic Quick Connect
ISO5675 Hydraulic Quick Connect Couplings , Pull And Push Type Hydraulic Quick Connect

Imagem Grande :  Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta

Detalhes do produto:
Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: LSQ-S5/LSQ-S5C
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Negociável
Preço: negotiable
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes.
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes.
Habilidade da fonte: 50,000pcs/day, concordando a capacidade da oficina do conjunto
Descrição de produto detalhada
Padrão: ISO 5675 séries, válvula de rosca de torno WP: Pressões de funcionamento a 3.000 libras por polegada quadrada (barra 207)
Material: Aço carbono Tamanho: 1/2 '
Linha: BSPP, BSPT, NPT, NPTF, SAE Conexão: Travando bolas
Realçar:

linha hidráulica rapidamente para conectar

,

acoplamento hidráulico da liberação rápida

Tipo acoplamentos hidráulicos de LSQ-S5/LSQ-S5C (anteparo), de ISO5675, de tração e de impulso no aço carbono



Descripton:

Impulso de LSQ-S5/LSQ-S5C e para puxar o tipo acoplamento rápido hidráulico (aço)
Aplicações: “LSQ-S5/LSQS5C” é um acoplamento fêmea da válvula da bola ou de rosca de torno com uma luva ativa dobro da montagem de painel que permita a conexão e a operação da desconexão com uma ação push pull que atue como a
função breakaway. São usados principalmente nas aplicações do trator agrícola onde a função breakaway é pedida para evitar a ruptura das conexões hidráulicas durante a desconexão sem intenção.
É em tamanho 1/2 disponível para a permutabilidade em concordar a série “A” do ISO 7241-1.


Especificações:

Tamanho de corpo (dentro) 1/2
Pressão avaliado (libras por polegada quadrada) 3000
Fluxo avaliado (GPM) 12
Variação da temperatura (selos do STD) -20℃ a +120℃
Material padrão do selo NBR



Característica dos acoplamentos da série de LSQ-S5 e de LSQ-S5C:
• Função Breakaway para evitar a ruptura das conexões hidráulicas em caso da força axial forte.
• A válvula de rosca de torno com selo do elastómetro fornece a selagem máxima dos acoplamentos quando desligada.
• A forma das peças internas é projetada reduzir a gota da turbulência e de pressão.
• Projeto magro compacto.
• Simples de usar.
• A série LSQ-S5 conforma-se ao padrão de ISO5675.

• Compatível com PAPKER 4250 séries, série MAIS RÁPIDA de CPV-CNV.

Desempenho: Líquido do teste: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 0
Série LSQ-S5 (1/2”)

Soquete
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 1

ISO NÚMERO DA PEÇA. LS ¢D HEX1 T
12,5 LSQ-S5-04SF3/8 66 38 27 3/8BSP NPT3/8
12,5 LSQ-S5-04SF1/2 66 38 27 1/2BSP NPT1/2
12,5 LSQ-S5-04SF3/4 69 38 34 3/4BSP NPT3/4
12,5 LSQ-S5-04SFM14 66 38 27 M14*1.5
12,5 LSQ-S5-04SFM16 66 38 27 M16*1.5
12,5 LSQ-S5-04SFM18 66 38 27 M18*1.5
12,5 LSQ-S5-04SFM22 66 38 27 M22*1.5

Tomada
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 2

ISO NÚMERO DA PEÇA. LP d C HEX2 T
12,5 LSQ-S5-04PF3/8 61,5 20,5 27 27 3/8BSP NPT3/8
12,5 LSQ-S5-04PF1/2 44 20,5 27 27 1/2BSP NPT1/2
12,5 LSQ-S5-04PF3/4 64,5 20,5 34 34 3/4BSP NPT3/4
12,5 LSQ-S5-04PFM14 61,5 20,5 27 27 M14*1.5
12,5 LSQ-S5-04PFM16 61,5 20,5 27 27 M16*1.5
12,5 LSQ-S5-04PFM18 61,5 20,5 27 27 M18*1.5
12,5 LSQ-S5-04PFM22 44 20,5 27 27 M22*1.5

Acoplado
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 3

ISO NÚMERO DA PEÇA. L ¢D HEX1 HEX2 T
12,5 LSQ-S5-04F3/8 105,5 38 27 27 3/8BSP NPT3/8
12,5 LSQ-S5-04F1/2 105,5 38 27 27 1/2BSP NPT1/2
12,5 LSQ-S5-04F3/4 105,5 38 34 34 3/4BSP NPT3/4
12,5 LSQ-S5-04FM14 105,5 38 27 27 M14*1.5
12,5 LSQ-S5-04FM16 105,5 38 27 27 M16*1.5
12,5 LSQ-S5-04FM18 105,5 38 27 27 M18*1.5
12,5 LSQ-S5-04FM22 105,5 38 27 27 M22*1.5


|--Soquete LSQ-S5--|
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 4

ISO NÚMERO DA PEÇA. LS ¢D HEX1 T
12,5 LSQ-S5-04SM8L 73,5 38 27 12 M14*1.5
12,5 LSQ-S5-04SM10L 73,5 38 27 12 M16*1.5
12,5 LSQ-S5-04SM12L 73,5 38 27 12 M18*1.5
12,5 LSQ-S5-04SM15L 75,5 38 27 14 M22*1.5
12,5 LSQ-S5-04SM18L 75,5 38 27 14 M26*1.5
12,5 LSQ-S5-04SM10S 73,5 38 27 12 M18*1.5
12,5 LSQ-S5-04SM12S 73,5 38 27 12 M20*1.5
12,5 LSQ-S5-04SM14S 75,5 38 27 14 M22*1.5
12,5 LSQ-S5-04SM16S 75,5 38 27 14 M24*1.5
12,5 LSQ-S5-04SM20S 77,5 38 30 16 M30*2

|--Tomada LSQ-S5--|
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 5

ISO NÚMERO DA PEÇA. LP d C HEX1 T
12,5 LSQ-S5-04PM8L 58,5 20,5 27 27 12 M14*1.5
12,5 LSQ-S5-04PM10L 58,5 20,5 27 27 12 M16*1.5
12,5 LSQ-S5-04PM12L 58,5 20,5 27 27 12 M18*1.5
12,5 LSQ-S5-04PM15L 60,5 20,5 27 27 14 M22*1.5
12,5 LSQ-S5-04PM18L 60,5 20,5 27 27 14 M26*1.5
12,5 LSQ-S5-04PM10S 58,5 20,5 27 27 12 M18*1.5
12,5 LSQ-S5-04PM12S 58,5 20,5 27 27 12 M20*1.5
12,5 LSQ-S5-04PM14S 60,5 20,5 27 27 14 M22*1.5
12,5 LSQ-S5-04PM16S 60,5 20,5 27 27 14 M24*1.5
12,5 LSQ-S5-04PM20S 62,5 20,5 27 30 16 M30*2


|--LSQ-S5 acoplou-se--|
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 6

ISO NÚMERO DA PEÇA. L D HEX1 HEX2 T
12,5 LSQ-S5-04-8L 109,5 38 27 27 M14*1.5
12,5 LSQ-S5-04-10L 109,5 38 27 27 M16*1.5
12,5 LSQ-S5-04-12L 109,5 38 27 27 M18*1.5
12,5 LSQ-S5-04-15L 113,5 38 27 27 M22*1.5
12,5 LSQ-S5-04-18L 113,5 38 27 27 M26*1.5
12,5 LSQ-S5-04-10S 109,5 38 27 27 M18*1.5
12,5 LSQ-S5-04-12S 109,5 38 27 27 M20*1.5
12,5 LSQ-S5-04-14S 113,5 38 27 27 M22*1.5
12,5 LSQ-S5-04-16S 113,5 38 27 27 M24*1.5
12,5 LSQ-S5-04-20S 115,5 38 30 30 M30*2



|--Soquete de LSQ-S5C--|
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 7

ISO NÚMERO DA PEÇA. LS ¢D HEX1 HEX2 T
12,5 LSQ-S5C-04SM8L 87 38 27 19 M14*1.5
12,5 LSQ-S5C-04SM10L 87 38 27 24 M16*1.5
12,5 LSQ-S5C-04SM12L 87 38 27 24 M18*1.5
12,5 LSQ-S5C-04SM15L 89 38 27 27 M22*1.5
12,5 LSQ-S5C-04SM18L 89 38 27 30 M26*1.5
12,5 LSQ-S5C-04SM10S 87 38 27 24 M18*1.5
12,5 LSQ-S5C-04SM12S 87 38 27 27 M20*1.5
12,5 LSQ-S5C-04SM14S 89 38 27 27 M22*1.5
12,5 LSQ-S5C-04SM16S 89 38 27 30 M24*1.5
12,5 LSQ-S5C-04SM20S 96 38 30 36 M30*2





|--Tomada de LSQ-S5C--|
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 8

ISO NÚMERO DA PEÇA. LP d C HEX1 HEX3 T
12,5 LSQ-S5C-04PM8L 72 20,5 27 19 27 M14*1.5
12,5 LSQ-S5C-04PM10L 72 20,5 27 24 27 M16*1.5
12,5 LSQ-S5C-04PM12L 72 20,5 27 24 27 M18*1.5
12,5 LSQ-S5C-04PM15L 74 20,5 27 27 27 M22*1.5
12,5 LSQ-S5C-04PM18L 74 20,5 27 30 27 M26*1.5
12,5 LSQ-S5C-04PM10S 72 20,5 27 24 27 M18*1.5
12,5 LSQ-S5C-04PM12S 72 20,5 27 27 27 M20*1.5
12,5 LSQ-S5C-04PM14S 74 20,5 27 27 27 M22*1.5
12,5 LSQ-S5C-04PM16S 74 20,5 27 30 27 M24*1.5
12,5 LSQ-S5C-04PM20S 81 20,5 27 36 30 M30*2



|--Encaixe de acoplamento de LSQ-S5C--|
Rápido ISO5675 hidráulicos conecta acoplamentos, tração e o tipo rápido hidráulico do impulso conecta 9

ISO NÚMERO DA PEÇA. L ¢D HEX1 HEX2 HEX3 T
12,5 LSQ-S5C-04-8L 137,5 38 27 19 27 M14*1.5
12,5 LSQ-S5C-04-10L 137,5 38 27 24 27 M16*1.5
12,5 LSQ-S5C-04-12L 137,5 38 27 24 27 M18*1.5
12,5 LSQ-S5C-04-15L 143,5 38 27 27 27 M22*1.5
12,5 LSQ-S5C-04-18L 143,5 38 27 30 27 M26*1.5
12,5 LSQ-S5C-04-10S 137,5 38 27 24 27 M18*1.5
12,5 LSQ-S5C-04-12S 137,5 38 27 27 27 M20*1.5
12,5 LSQ-S5C-04-14S 137,5 38 27 27 27 M22*1.5
12,5 LSQ-S5C-04-16S 143,5 38 27 30 27 M24*1.5
12,5 LSQ-S5C-04-20S 145,5 38 30 36 30

M30*2
