Detalhes do produto:
Condições de Pagamento e Envio:
|
Padrão: | Série “A” do ISO 7241-1, válvula de rosca de torno | WP: | Pressões de funcionamento a 5.000 libras por polegada quadrada (barra 345) |
---|---|---|---|
Material: | Aço carbono | Tamanho: | 1/4' - 1' |
Linha: | BSPP, BSPT, NPT, NPTF, SAE | Conexão: | Travando bolas |
Realçar: | linha hidráulica rapidamente para conectar,acoplamento hidráulico da liberação rápida |

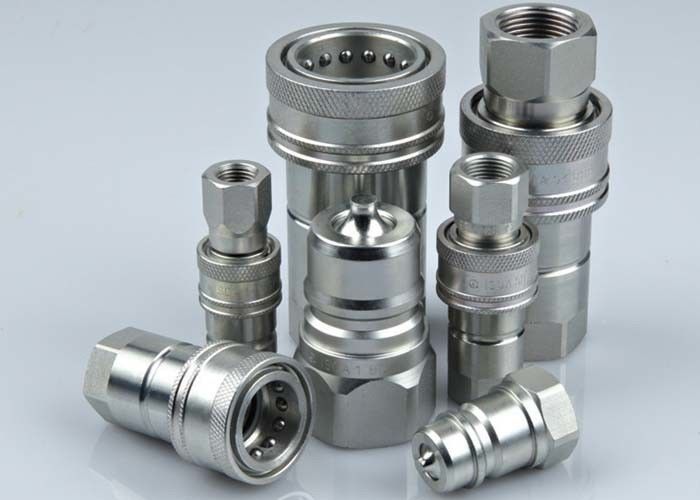

Acoplamentos hidráulicos de LSQ-ISOA no aço carbono do ISO A, Chrome três
Descripton:
TIPO ACOPLAMENTO RÁPIDO HIDRÁULICO DO FIM DE LSQ-ISOA (AÇO) (NOVO)
Aplicações: As séries de LSQ-ISOA trazem à indústria um projeto provado para o uso no equipamento de construção, no equipamento da silvicultura, na maquinaria agrícola, nas ferramentas do óleo, na maquinaria da fresa de aço do equipamento do óleo, e em outras aplicações hidráulicas de exigência.
Especificações:
Tamanho de corpo (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Pressão avaliado (libras por polegada quadrada) | 5000 | 4000 | 4000 | 3000 | 3000 |
Fluxo avaliado (GPM) | 3 | 6 | 12 | 28 | 50 |
Variação da temperatura (selos do STD) | -20℃to+120℃ | ||||
Material padrão do selo | NBR |
Característica dos acoplamentos da série de LSQ-ISOA:
·Projeto novo da válvula, pode dano da resistência do fluxo alto e a pressão do impulso que fornecendo desempenho avançado.
·Válvulas de rosca de torno disponíveis para impedir o escapamento desacoplado.
·As válvulas de rosca de torno abrem automaticamente quando acopladas, dentro da pressão de trabalho avaliado, manter expeditely o fluxo.
·As peças críticas são endurecidas para a durabilidade.
·O mecanismo detravamento seguro mantém as metades de acoplamento unidas.
·O soquete e a tomada são precisão feitos à máquina do estoque contínuo da barra.
·O tratamento novo do chapeamento de Chrome fornece desempenho antiferrugem avançado
·A série de LSQ-ISOA conforma-se ao padrão de ISO 7241-A
·Compatível com PARKER 6600 séries, série MAIS RÁPIDA de ANV, AEROQUIP 5600 séries e HANSEN HA 15000 séries
ISO | NÚMERO DA PEÇA. | LS | ΦD | HEX1 | T | |
6,3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1/4 NPT1/4 |
10 | LSQ-ISOA-03SF | 57,1 | Φ31.5 | 22 | 16 | G3/8 NPT3/8 |
12,5 | LSQ-ISOA-04SF | 66 | Φ38.5 | 27 | 18 | G1/2 NPT1/2 |
20 | LSQ-ISOA-06SF | 82,5 | Φ48 | 34 | 20,5 | G3/4 NPT3/4 |
25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20,5 | G1 NPT1 |
ISO | NÚMERO DA PEÇA. | LP | d | C | HEX2 | T | |
6,3 | LSQ-ISOA-02PF | 38,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
10 | LSQ-ISOA-03PF | 39 | 17,3 | 19 | 22 | 16 | G3/8 NPT3/8 |
12,5 | LSQ-ISOA-04PF | 44 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 |
20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20,5 | G3/4 NPT3/4 |
25 | LSQ-ISOA-08PF | 66 | 34,3 | 35 | 41 | 20,5 | G1 NPT1 |
ISO | NÚMERO DA PEÇA. | L | ¢D | HEX1 | HEX2 | T |
6,3 | LSQ-ISOA-02 | 74,2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
10 | LSQ-ISOA-03 | 78,5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
12,5 | LSQ-ISOA-04 | 88,2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
20 | LSQ-ISOA-06 | 110,4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
25 | LSQ-ISOA-08 | 132,9 | Φ56 | 41 | 41 |
G1 NPT1 |
