Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD.
Casa ProdutosRápidos hidráulicos conectam acoplamentos

Rápidos hidráulicos de KZD conectam o elevado desempenho ISO7241-B de bronze dos acoplamentos

China Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. Certificações
Empresa profissional com serviço agradável e reputação de alta qualidade e alta. Obrigado!

—— Sandy

Estou Chat Online Agora

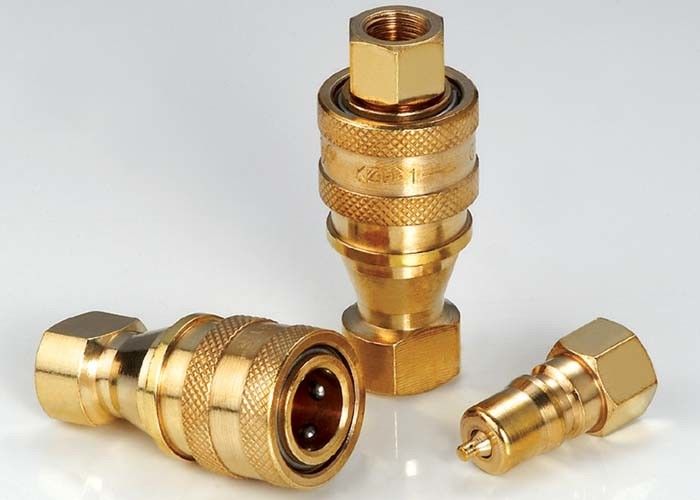

Rápidos hidráulicos de KZD conectam o elevado desempenho ISO7241-B de bronze dos acoplamentos

KZD Hydraulic Quick Connect Couplings High Performance Brass ISO7241-B
KZD Hydraulic Quick Connect Couplings High Performance Brass ISO7241-B

Imagem Grande :  Rápidos hidráulicos de KZD conectam o elevado desempenho ISO7241-B de bronze dos acoplamentos

Detalhes do produto:

Lugar de origem: Ningbo, China (continente)
Marca: SONGQIAO
Número do modelo: KZD

Condições de Pagamento e Envio:

Quantidade de ordem mínima: Negociável
Preço: negotiable
Detalhes da embalagem: pacote de exportação padrão ou conforme os pedidos dos clientes.
Tempo de entrega: no prazo de 30 dias ou conforme a exigência de clientes.
Habilidade da fonte: 50,000pcs/day, concordando a capacidade da oficina do conjunto
Descrição de produto detalhada
Padrão: Série “B” do ISO 7241-1, válvula de rosca de torno WP: Pressões de funcionamento a 1.000 libras por polegada quadrada (barra 69)
Material: Bronze Tamanho: 1/8' - 2'
Linha: BSPP, BSPT, NPT, NPTF, SAE Conexão: Travando bolas
Realçar:

linha hidráulica rapidamente para conectar

,

acoplamento hidráulico da liberação rápida

KZD, acoplamentos hidráulicos de ISO7241-B na linha fêmea, bronze



Descripton:

Acoplamento rápido pneumático e hidráulico do elevado desempenho da Meio-pressão de KZD (bronze)
Aplicações: Os acoplamentos de KZD, são usados através do espectro de aplicações hidráulicas. Estes acoplamentos cortados dobro podem ser encontrados em qualquer lugar que as linhas de transferência fluidas precisam de ser conectadas e desligado para o funcionamento ou a manutenção do equipamento, e uma perda de líquido é indesejável. Usado primeiramente com líquido hidráulico. Os acoplamentos de KZD são usados igualmente com produtos químicos, água, vapor, e alguns gás.





Especificações

Tamanho de corpo (dentro) 1/8 1/4 3/8 1/2 3/4 1 1 (1/4) 1 (1/2) 2
Pressão avaliado (libras por polegada quadrada) 1000 1000 1000 1000 1000 1000 800 800 800
Fluxo avaliado (GPM) 1 3 6 12 28 50 75 100 150
Variação da temperatura (selos do STD) -20℃ a +120℃
Material padrão do selo NBR



Característica dos acoplamentos da série de KZD:

1. Válvulas de rosca de torno disponíveis para impedir o escapamento desacoplado.

2. As válvulas de rosca de torno abrem automatially quando acopladas dentro da pressão de trabalho avaliado, manter expeditely o fluxo.

3. O mecanismo detravamento seguro mantém as metades de acoplamento unidas.

4. O soquete e a tomada são precisão feitos à máquina do estoque contínuo da barra.

5. A série de KZD conforma-se ao ISO7241-B padrão.

6. Compatível com PARKER 60 séries, série MAIS RÁPIDA de HNV, série de AEROQUIP FD45 e série de HANSEN HK.



Desempenho: Líquido do teste: Oil-150SUS.

Rápidos hidráulicos de KZD conectam o elevado desempenho ISO7241-B de bronze dos acoplamentos 0



                   KZD (1/8", 1/4", 3/8", 1/2”)                                        KZD (3/4", 1", 11/4”, 11/2”, 2")

Soquete

Rápidos hidráulicos de KZD conectam o elevado desempenho ISO7241-B de bronze dos acoplamentos 1

ISO NÚMERO DA PEÇA. LS ¢D HEX1 T
5 KZD-01SF 48 24 14 8 G1/8
6,3 KZD-02SF 58 27 19 12,5 ZG1/4
10 KZD-03SF 65 35 22 13 ZG3/8
12,5 KZD-04SF 72,5 45 29 14 ZG1/2
20 KZD-06SF 88 54 36 17 ZG3/4
25 KZD-08SF 102 64,5 41 23 ZG1
31,5 KZD-10SF 115 69 54 27 ZG1-1/4
40 KZD-12SF 124 79 60 27 ZG1-1/2
50 KZD-16SF 132 102 77 30 ZG2
Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B



TomadaRápidos hidráulicos de KZD conectam o elevado desempenho ISO7241-B de bronze dos acoplamentos 2

ISO NÚMERO DA PEÇA. LP d C HEX2 T
5 KZD-01PF 29 10,8 19 14 8 G1/8
6,3 KZD-02PF 36 14,2 22,5 17 12,5 ZG1/4
10 KZD-03PF 40 19 25 22 13 ZG3/8
12,5 KZD-04PF 44 23,5 28 27 14 ZG1/2
20 KZD-06PF 52 31,4 36 36 17 ZG3/4
25 KZD-08PF 62 37,8 40 41 23 ZG1
31,5 KZD-10PF 70 45 45 52 27 ZG1-1/4
40 KZD-12PF 75 50 49 60 27 ZG1-1/2
50 KZD-16PF 80 70 52 77 30 ZG2
Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B



AcopladoRápidos hidráulicos de KZD conectam o elevado desempenho ISO7241-B de bronze dos acoplamentos 3

ISO NÚMERO DA PEÇA. L ¢D HEX1 HEX2 T
5 KZD-01 58,5 24 14 14 G1/8
6,3 KZD-02 72,5 28 19 17 ZG1/4
10 KZD-03 80,5 35 22 22 ZG3/8
12,5 KZD-04 89 45 29 27 ZG1/2
20 KZD-06 105 54 36 36 ZG3/4
25 KZD-08 124,5 64,5 41 41 ZG1
31,5 KZD-10 140,5 69 54 52 ZG1-1/4
40 KZD-12 150,5 79 60 60 ZG1-1/2
50 KZD-16 160,5 102 77 77 ZG2
Nota: Somente o tamanho 01 08 conforma-se ao padrão de ISO 7241-B
