Detalhes do produto:
Condições de Pagamento e Envio:
|
| Padrão: | Compatível com série MAIS RÁPIDA de TNV, válvula de rosca de torno | WP: | Pressões de funcionamento a 4.000 libras por polegada quadrada (barra 275) |
|---|---|---|---|
| Material: | Aço carbono | Tamanho: | 1/4' - 1/2 ' |
| Linha: | BSPP, BSPT, NPT, NPTF, SAE | Conexão: | Travando bolas |
| Realçar: | Usinagem de precisão Conexão rápida da linha hidráulica,Conexão rápida da linha hidráulica LSQ-S9 Intercâmbio,bolas de travamento Acoplamentos hidráulicos de conexão rápida |
||

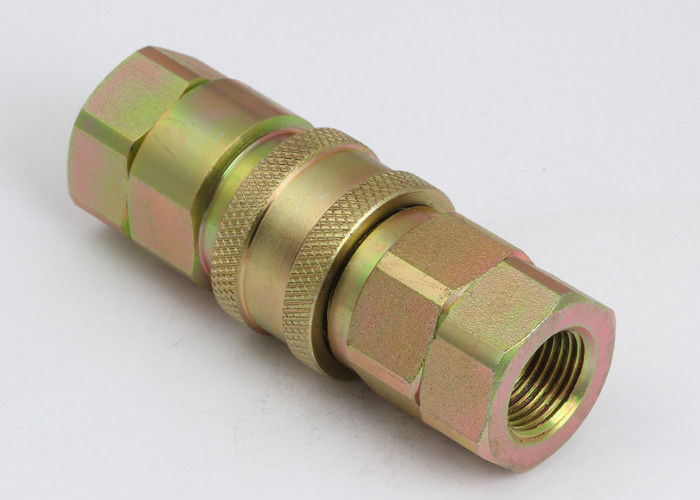

LSQ-S9 um TNV mais rápido intercambiam acoplamentos rápidos hidráulicos Chrome três
Descripton:
Tipo acoplamento rápido hidráulico do fim LSQ-S9 (aço)
Aplicações:
Equipamento de construção
Equipamento da silvicultura
Maquinaria agrícola
Especificações:
| Tamanho de corpo (dentro) | 1/4 | 3/8 | 1/2 |
| Pressão avaliado (libras por polegada quadrada) | 4000 | 4000 | 4000 |
| Fluxo avaliado (GPM) | 3 | 6 | 12 |
| Variação da temperatura (selos do STD) | -20℃ a +120℃ | ||
| Material padrão do selo | NBR | ||
Característica dos acoplamentos da série LSQ-S9:
1. válvulas de rosca de torno disponíveis para impedir o escapamento desacoplado.
2. as válvulas de rosca de torno abrem automaticamente quando acopladas, dentro da pressão de trabalho avaliado, manter expeditely o fluxo.
3. as peças críticas são endurecidas para a durabilidade.
4. o mecanismo detravamento seguro mantém as metades de acoplamento unidas.
5. golpeado e a tomada é precisão feito à máquina do estoque contínuo da barra.
6. compatível com série MAIS RÁPIDA de TNV.
Desempenho: Líquido do teste: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série LSQ-S9 (3/8", 1/2”)
| NÚMERO DA PEÇA. | T | HEX1 | HEX2 | ¢D | L | LS | LP |
| LSQ-S9-02 | NPT1/4 | 22 | 22 | 25,2 | 82,5 | 49,8 | 48 |
| LSQ-S9-03 | NPT3/8 | 25,4 | 25,4 | 30,5 | 81,7 | 50,6 | 48,8 |
| LSQ-S9-04 | NPT1/2 | 30,2 | 30,2 | 35 | 93,4 | 57,2 | 54,5 |
