Detalhes do produto:
Condições de Pagamento e Envio:
|
| Padrão: | Compatível com PARKER 3000 séries, linha travada | WP: | Pressões de funcionamento a 10.000 libras por polegada quadrada (barra 689) |
|---|---|---|---|
| Material: | Aço carbono | Tamanho: | 1/4' - 3/8' |
| Linha: | Npt | Conexão: | Fechamento da linha |
| Realçar: | acoplamento rosqueado fêmea,acoplamento fêmea rosqueado |
||
KZE-B rosqueou o tipo de conexão, acoplamentos hidráulicos no aço carbono, Chrome três
Descripton:

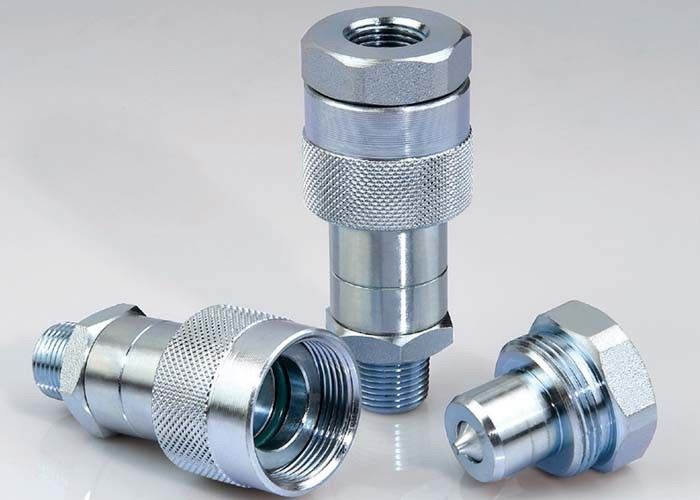

Tipo fechado acoplamento rápido hidráulico da linha de KZE-B (aço)
Aplicações: Os acoplamentos da série de SongQiao KZE-B com sua união rosqueada que trava o bola-tipo válvulas do sistema e da precisão de verificação, são projetados para aplicações de alta pressão extremas tais como jaques hidráulicos portáteis.
Especificações:
| Tamanho de corpo (dentro) | 1/4 | 3/8 |
| Pressão avaliado (libras por polegada quadrada) | 10,000 | |
| Fluxo avaliado (GPM) | 3 | 6 |
| Variação da temperatura (selos do STD) | -20℃ a +120℃ | |
| Selo padrão NBR material | ||
KZE-B caracteriza:
1. feito à máquina do barstock de aço contínuo para a durabilidade.
2. A série de KZE-B emprega um mecanismo de travamento rosqueado da luva, companheiros com as linhas masculinas de harmonização no bocal. As duas metades devem manualmente ser rosqueadas junto para a conexão.
3. duro, as bolas da liga do cromo são usadas para o valving. São a mola para o assento positivo da válvula.
4. A válvula fornece um selo do metal-à-metal entre a bola e o assento inventado.
5. O selo da relação é o poliuretano que resiste a extrusão de alta pressão.
6. Um retentor rosqueado da válvula fornece uma parada da válvula que assegure o alinhamento positivo da válvula.
7. compatível com PARKER 3000 séries e série MAIS RÁPIDA de PVVM.
Desempenho: Líquido do teste: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Série de KZE-B (1/4", 3/8")
Soquete
| NÚMERO DA PEÇA. | LS | ¢D | HEX1 | T | |
| KZB-B-02SM | 60,8 | 28,5 | 22 | 13,5 | NPT1/4 |
| KZB-B-03SM | 73,5 | 35 | 25 | 14,4 | NPT3/8 |
Tomada
| NÚMERO DA PEÇA. | LP | C | HEX2 | T | |
| KZE-B-02PF | 32,5 | 11,2 | 19 | 13 | NPT1/4 |
| KZE-B-03PF | 35 | 16 | 32 | 13,5 |
NPT3/8
|
Encaixe de acoplamento
| NÚMERO DA PEÇA. | L | ¢D | HEX1 | HEX2 | T |
| KZE-B-02 | 74,5 | 28,5 | 22 | 19 | NPT1/4 |
| KZE-B-03 | 83,5 | 35 | 25 | 32 | NPT3/8 |
